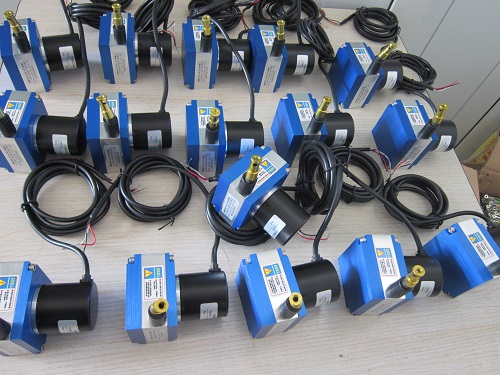

拉線繩距離傳感器是利用直線傳感器原理技術開發的新型測量距離傳感器。它由電位器、控制電路和一組機械部件組成。線繩式傳感器是新型測量部件。能夠精確測量被測移動物體的位置、位移等變化。拉線繩式距離傳感器可以測量位移、長度、振動、距離、移位等精密的幾何測量。具有較高的線性精度。
拉線繩距離傳感器的應用
1、長度測定：對于生產設備的位置識別，長度的測量;振動分析;碰撞試驗測量;汽車相關試驗設備等。
2、位移控制：位移控制主要集中在機械行業，如液壓油缸、氣缸、軋機設備控制、萬能試驗機位移控制、智能堆高車、水庫堤壩預警系統中。
3、氣缸活塞測量，同時測量長度。
4、直線導軌控制測量，對于安裝在設備上的直線運動物體的測量。
拉線繩距離傳感器是一種便于安裝的長度位移傳感器，其用途廣泛、測量精度高、可靠性好、免維護等特點，由于拉線繩長度傳感器外形尺寸小巧，適合安裝在空間狹小的空間，測量輸出信號可以得出運動物體的位移、方向或速率。信號輸出方式分為數字信號輸出和模擬信號輸出，數字輸出型可以選擇增量旋轉編碼器、絕對值編碼器等，輸出信號為方波ABZ信號或格雷碼信號，行程最大可以做到30米，線性精度最大0.01%，分辨力根據配置不同最大可以達到0.001毫米/脈沖。模擬輸出型可以選擇精密電位器、霍爾編碼器、絕對值編碼器等，輸出信號4-20毫安、0-5伏、0-10伏、串行SSI和電阻信號等，最大行程可以達到30米，使用環境根據用戶需要可定制IP67防護等級。
|
