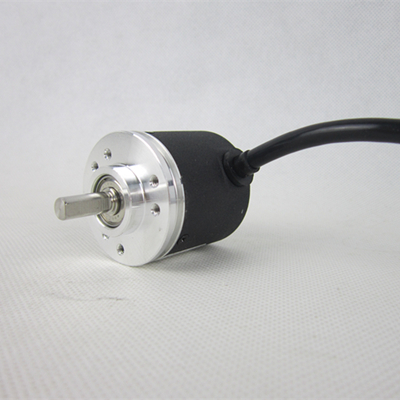

拉繩編碼器在工作拉動時，有相應的脈沖輸出，其旋轉方向的判別和脈沖輸出數量的增減需要借助外部的判向電路和計數器來實現，比如二次儀表、PLC、單片機等等，其位移起點可任意設定并可實現多圈的無限制累加和測量還可以把每轉發出的一個脈沖的Z信號，_作為參考機械零位。
拉繩編碼器拉動時，每轉動一周，會輸出固定的脈沖，對于光電編碼器輸出脈沖和編碼器光柵的刻線數相同，需要提高分辨率時，可利用A、B兩路信號進行倍頻或者更換高分辨率編碼器。
拉繩編碼器它有絕對零位代碼，當停電或者關機后，再開機重新測量時，仍可準確的讀出停電和關機位置的代碼，并準確的找到零位代碼，確定停電時的測量位置。
一般情況下，拉繩編碼器都是多圈測量的，特殊情況可以選擇單圈絕對值編碼器。
|
